Condensadores electrolíticos.









































     - Simbolos:





















Representación en Circuito Impreso y Diagrama:

​

Letra inicial "C"

























El terminal más largo es el positivo, y el terminal más corto es el negativo, tambien representado por una linea gruesa con el signo (-), ya que si el condensador ha sido manipulado es es de desgüace pueden tener sus terminales cortados.



​

Comprobación:

​

Los capacitores electroliticos pueden medirse directamente con el multimetro utilizado como óhmetro.

Cuando se conecta un capacitor entre los terminales del multimetro este hará que el componente se cargue con una constante de tiempo que depende de su capacidad y de la resistencia del multimetro.

Por lo tanto el valor será máximo por completo y luego descenderá hasta cero indicando que el capacitor está cargado totalmente.

​

                                                                     Valor Condensador          Fondo de escala polimetro

                                                                                   10 µF                               Mayor que 5 M

                                                                                   47 µF                               Mayor que 1 M

                                                                                100 µF                                Mayor que 700 K

                                                                                470 µF                                Mayor que 400 K

                                                                             1.000 µF                                Mayor que 200 K

                                                                             4.700 µF                                Mayor que 50 K

​

Si desea probar un condensador de 10 pico-faradios (10 pF) hay que situar la escala en 10 MΩ al menos o en su escala de resistencia máxima. Si no se sitúa en esa escala el ohmetro no se observará movimiento por que el condensador se descargará tan rápido debido a su baja capacidad que no lo puede registrar la física del instrumento.

​

* El condensador electrolítico esta bueno, cuando el valor sube y baja rápidamente a cero resistencia 0 muy cercana a este. Es indicación que el condensador trabaja bien, aunque no se pueda comprobar el estado de su capacidad no obstante puede ser calculado por el tiempo de carga y descarga y la resistencia del metro involucrada en la medición.

​

+ El condensador electrolítico tiene fuga, cuando el sube y baja de forma intermitente sin desconectar las patas de la puntas del multimetro.

​

* El condensador electrolítico tiene fuga excesiva (abierto), cuando el valor no cae completamente a cero o cercano a este.

​

* El condensador electrolítico está en corto circuito, cuando el display marca la máxima lectura sin caer el valor.

​

​

     - Comprobación de capacidad:



     - Comprobación de su ESR:

        Resistencia Serie Equivalente

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

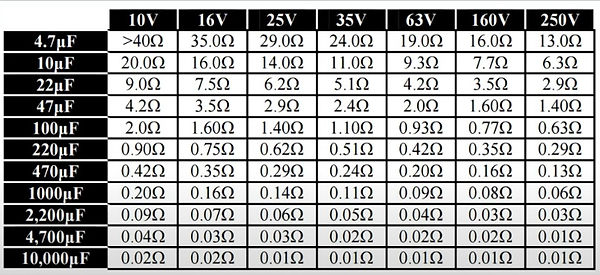

Aquí se muestra una tabla de las muchas que podemos encontrar en Internet, la misma nos pueden dar una idea de como se encuentra el condensador electrolítico que estamos midiendo.

Para conocer el estado del mismo debemos de disponer de un medidor de ESR, lo primero es descargar bien la corriente que pueda quedar en el condensador realizando un pequeño cortocircuito entre sus dos terminales.

Acto seguido lo conectamos al capacitor a medir y de la lectura que nos de comprobaremos con nuestra tabla para ello tomar los microfaradios de la parte izquierda de la tabla y el voltaje de la parte superior, su ESR deberá ser igual o menor que la indicada en la intersección de ambos datos



​

​

​
