Condensadores Cerámicos.































Tienen forma típica de lenteja, aunque algunos fabricantes los hacen de otra forma. Su dieléctrico es de material cerámico, y su capacidad es baja (pF), que viene expresada en el propio encapsulado, siempre en pF. Su tensión máxima de trabajo ronda los 100 voltios.



Símbolo:

​

​

​

​

​

​

Representación en Circuito Impreso y Diagrama:

​

Letra inicial "C"

​

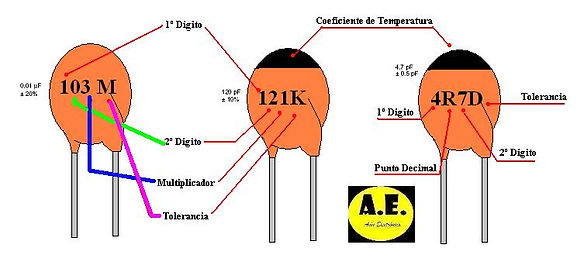

Identificación de los condensadores cerámicos

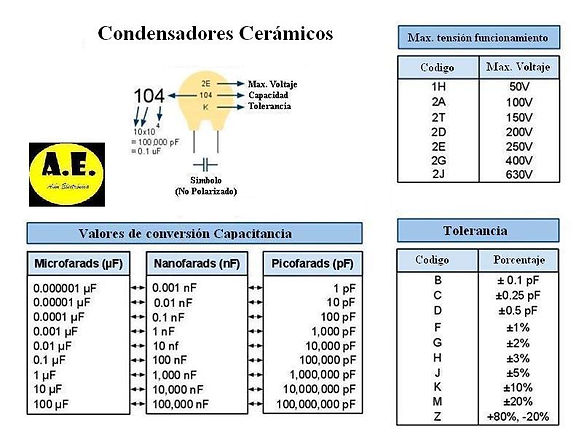

Tabla de identificación





​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​





​

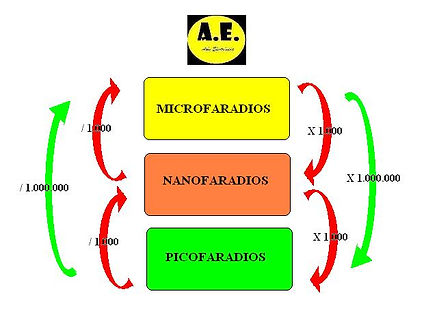

Conversiones

Visita la TABLA para ver las conversiones



Comprobación:

Si el condensador está soldado en el circuito se levanta una pata del condensador dejando la otra soldada al circuito, (Se debe tener el circuito des-energizado y descargando los condensadores).

​

* Se sitúa el multimetro en la escala de 1 MΩ.

* Se colocan las puntas del multimetro, sin importar la polaridad, en las patas del condensador.

* Si el condensador cerámico está correcto, el display del multimetro deberá moverse y caer rápidamente.

En este paso de probar condensadores cerámicos con las puntas del multimetro colocando en la escala de resistencia como ohmimetro hay que tener presente que la escala deberá subir a valores más altos de resistencia en MΩ dependiendo la capacidad del condensador cerámico.

Mientras más baja sea la capacidad del condensador habrá que subir más la escala del multimetro en MΩ

Si se desea probar un condensador de 10pF, hay que situarla escala en 10 MΩ al menos o en su escala de resistencia máxima. Si no se sitúa en esa escala el ohmetro no se observará movimiento por que el condensador se descarga tan rápido debido a su baja capacidad, que no lo puede registrar la física del instrumento.



                                                                      Valor Condensador          Fondo de escala polimetro

                                                                                   10 µF                               Mayor que 5 M

                                                                                   47 µF                               Mayor que 1 M

                                                                                100 µF                                Mayor que 700 K

                                                                                470 µF                                Mayor que 400 K

                                                                             1.000 µF                                Mayor que 200 K

                                                                             4.700 µF                                Mayor que 50 K

​

* El condensador cerámico está bueno cuando la aguja del multimetro sube y baja rápidamente a cero, resistencia o muy cercano a este. Es indicación que el condensador cerámico trabaja bien aunque no se pueda comprobar el estado de su capacidad, no obstante puede ser calculada por el tiempo de carga - descarga y la resistencia del multimetro involucrada en la medición.

​

* El condensador cerámico tiene fuga, cuando la aguja sube y baja de forma intermitente sin desconectar las patas de las puntas del multimetro.

​

* El condensador cerámico tiene fuga excesiva, cuando la aguja del multimetro no cae completamente a cero o cercano a este.

​

* El condensador cerámico está en corto circuito, cuando la aguja del multimetro analógico queda en su máxima lectura o cercana a está sin volver a caer.



​



Está pagina está en construcción, disculpe las molestias.-
