  Arduino y Shields

En está entrada, aunque no son propiamente dicho componentes, voy a incluir los datos principales de módulos que poseo de Arduino y sus Shields, básicamente pretendo tener una pequeña guía de los mismos, como voltaje e intensidad a que trabajan y sus secretillos que baya viendo que pueden ser de interés.

Arduino Uno


Características:

  Microcontrolador: ATmega328
  Voltaje de funcionamiento: 5 V
  Pines I/O digitales: 14 (de los cuales 6 proveen salida PWM)
  Pines de entradas análogas: 6
  Corriente DC por cada pin I/O: 40 mA
  Corriente DC en el pin de 3.3 V: 50 mA
  Memoria Flash: 32 KB (ATmega328) de los cuales 0.5 KB son utilizados por el bootloader
  SRAM: 2 KB (ATmega328)
  EEPROM: 1 KB (ATmega328)
  Velocidad de reloj: 16 MHz

Pinout arduino-uno.jpg

Arduino Leonardo


Características:

   Microcontrolador: ATmega32u4
   Voltaje de funcionamiento: 5 V
   Pines I/O digitales: 20
   Canales PWM: 7
   Pines de entradas análogas: 12
   Corriente DC por cada pin I/O: 40 mA
   Corriente DC en el pin de 3.3 V: 50 mA
   Memoria Flash: 32 KB (ATmega32u4) de los cuales 4 KB son utilizados por el bootloader
   SRAM: 2 KB (ATmega32u4)
   EEPROM: 1 KB (ATmega32u4)
   Velocidad de reloj: 16 MHz

Pinout Arduino Leonardo.png

Arduino Due


Características:

   Microcontrolador: AT91SAM3X8E
   Voltaje de funcionamiento: 3.3 V
   Pines I/O digitales: 54 (de los cuales 12 proveen salida PWM)
   Pines de entradas análogas: 12
   Corriente DC total en todos los pines I/O: 130 mA
   Corriente DC en el pin de 5 V: 800 mA
   Corriente DC en el pin de 3.3 V: 800 mA
   Memoria Flash: 512 KB disponibles para las aplicaciones de usuario.
   SRAM: 96 KB (dos bancos: 64KB Y 32 KB)
   Velocidad de reloj: 84 MHz

Pinout Arduino Due.png

Arduino Yún


Características:

   Microcontrolador AVR Arduino: ATmega32u4
   Voltaje de funcionamiento: 5 V
   Pines I/O digitales: 20
   Canales PWM: 7
   Pines de entradas análogas: 12
   Corriente DC por cada pin I/O: 40 mA
   Corriente DC en el pin de 3.3 V: 50 mA
   Memoria Flash: 32 KB (de los cuales 4 KB son utilizados por el bootloader
   SRAM: 2.5 KB
   EEPROM: 1 KB
   Velocidad de reloj: 16 MHz
   Procesador Linux: Atheros AR9331
   Arquitectura: MIPS @400MHz
   Ethernet: IEEE 802.3 10/100Mbit/s
   WiFi: IEEE 802.11b/g/n
   USB Tipo A: 2.0
   Lector de tarjeta: sólo Micro-SD

   RAM: 64 MB DDR2
   Memoria Flash:16 MB

​

Pinout Arduino YUN.jpg

Arduino Robot


Características:

Microcontrolador: ATmega32u4
Voltaje de funcionamiento: 5 V
Pines I/O digitales: 5
Canales PWM: 6
Canales de entradas análogas: 4 (de los pines digitales I/O)
Canales (multiplexados) de entradas análogas: 8
Corriente DC por cada pin I/O: 40 mA
Memoria Flash: 32 KB (ATmega32u4) de los cuales 4 KB son utilizados por el bootloader
SRAM: 2 KB (ATmega32u4)
EEPROM (interno): 1 KB (ATmega32u4)
EEPROM (externo): 512 KB (I2C)
Velocidad de reloj: 16 MHz
Teclado: 5 teclas
Perilla: Potenciómetro conectado a un pin análogo
LCD a color: Comunicación SPI
Lector de tarjetas SD: Para tarjetas formateadas FAT16
Altavoz: 8 Ohms
Compás digital: Proporciona la desviación desde el norte geográfico en grados
Áreas de prototipado: 4

​

Arduino Esplora


Caracteisticas:

   Microcontrolador: ATmega32u4
   Voltaje de funcionamiento: 5 V
   Memoria Flash: 32 KB de los cuales 4 KB son utilizados por el bootloader
   SRAM: 2.5 KB
   EEPROM: 1 KB
   Velocidad de reloj: 16 MHz
   4 Push bottons
   Joystick análoga con un push botton central
   Potenciómetro lineal
   Micrófono
   Fotorresistor
   Sensor de temperatura
   Acelerómetro de 3 ejes
   Buzzer
   Led RGB

   Conector para LCD

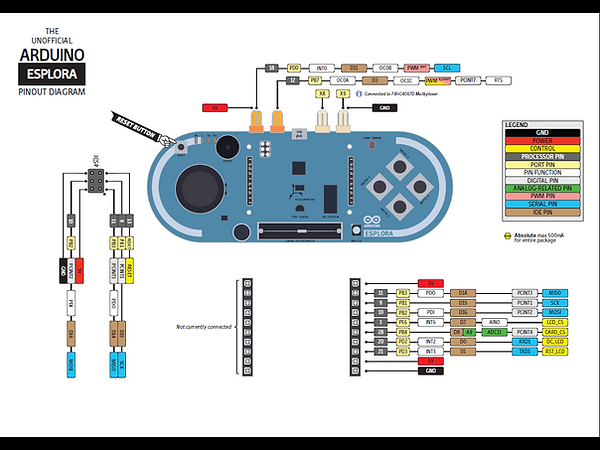

Pinout Arduino Explora.png

Arduino Mega ADK

Arduino Mega ADK.jpg

Características:

   Microcontrolador: ATmega2560
   Voltaje de funcionamiento: 5 V
   Pines I/O digitales: 54 (de los cuales 15 proveen salida PWM)
   Pines de entradas análogas: 16
   Corriente DC por cada pin I/O: 40 mA
   Corriente DCen el pin de 3.3 V: 50 mA
   Memoria Flash: 256 KB de los cuales 8 KB son utilizados por el bootloader
   SRAM: 8 KB
   EEPROM: 4 KB
   Velocidad de reloj: 16 MHz

​

Pinout Arduino Mega ADK.png

Arduino Ethernet

Arduino Ethernet.jpg

Características:

   Microcontrolador: ATmega328
   Voltaje de funcionamiento: 5 V
   Pines I/O digitales: 14 (de los cuales 4 proveen salida PWM)
   Pines de entradas análogas: 6
   Corriente DC por cada pin I/O: 40 mA
   Corriente DC en el pin de 3.3 V: 50 mA
   Memoria Flash: 32 KB (ATmega328) de los cuales 0.5 KB son utilizados por el bootloader

   SRAM: 2 KB (ATmega328)
   EEPROM: 1 KB (ATmega328)
   Velocidad de reloj: 16 MHz
   Controlador embebido Ethernet W5100 TCP/IP
   Tarjeta MicroSD, con adaptadores activos de voltaje

Pinout Arduino Ethernet.jpg

Arduino Mega 2560

Arduino Mega 2560.jpg

Características:

   Microcontrolador: ATmega2560
   Voltaje de funcionamiento: 5 V
   Pines I/O digitales: 54 (de los cuales 15 proveen salida PWM)
   Pines de entradas análogas: 16
   Corriente DC por cada pin I/O: 40 mA
   Corriente DC en el pin de 3.3 V: 50 mA
   Memoria Flash: 256 KB de los cuales 8 KB son utilizados por el bootloader
   SRAM: 8 KB (ATmega328)
   EEPROM: 4 KB (ATmega328)
   Velocidad del reloj: 16 MHz

Pinout Arduino Mega 2560.png

Arduino Mini

Arduino Mini.jpg

Características:

   Microcontrolador: ATmega328
   Voltaje de funcionamiento: 5 V
   Pines I/O digitales: 14 (de los cuales 6 proveen salida PWM)
   Pines de entradas análogas: 8
   Corriente DC por cada pin I/O: 40 mA
   Memoria Flash: 32 KB de los cuales 2 KB son utilizados por el bootloader
   SRAM: 2 KB
   EEPROM: 1 KB
   Velocidad de reloj: 16 MHz

Pinout Arduino Mini.jpg

Arduino Nano

Arduino Nano.jpg

Características:

   Microcontrolador: ATmega168
   Voltaje de funcionamiento: 5 V
   Pines I/O digitales: 14 (de los cuales 6 proveen salida PWM)
   Pines de entradas análogas: 8
   Corriente DC por cada pin I/O: 40 mA
   Memoria Flash: 16 KB de los cuales 2 KB son utilizados por el bootloader
   SRAM: 1 KB
   EEPROM: 512 bytes
   Velocidad de reloj: 16 MHz

​

Pinout Arduino Nano.png

Arduino Pro Mini

Arduino Pro Mini.jpg

Características:

   Microcontrolador: ATmega168
   Voltaje de funcionamiento: 3.3 V
   Pines I/O digitales: 14 (de los cuales 6 proveen salida PWM)
   Pines de entradas análogas: 8
   Corriente DC por cada pin I/O: 40 mA
   Memoria Flash: 16 KB de los cuales 2 KB son utilizados por el bootloader
   SRAM: 1 KB
   EEPROM: 512 bytes
   Velocidad de reloj: 8 MHz

​

Pinout Arduino Pro Mini.png

Arduino Pro

Arduino Pro.jpg

Características:

   Microcontrolador: ATmega168
   Voltaje de funcionamiento: 3.3 V
   Pines I/O digitales: 14 (de los cuales 6 proveen salida PWM)
   Pines de entradas análogas: 6
   Corriente DC por cada pin I/O: 40 mA
   Memoria Flash: 16 KB de los cuales 2 KB son utilizados por el bootloader
   SRAM: 1 KB
   EEPROM:512 bytes
   Velocidad de reloj: 8 MHz


Arduino Micro

Arduino Micro.jpg

Características:

   Microcontrolador: ATmega32u4
   Voltaje de funcionamiento: 5 V
   Pines I/O digitales: 20
   Canales PWM: 7
   Pines de entradas análogas: 12
   Corriente DC por cada pin I/O: 40 mA
   Corriente DC en el pin de 3.3 V: 50 mA
   Memoria Flash: 32 KB (ATmega32u4) de los cuales 4 KB son utilizados por el bootloader
   SRAM: 2.5 KB (ATmega32u4)
   EEPROM: 1 KB (ATmega32u4)
   Velocidad de reloj: 16 MHz

​

Pinout Arduino Micro.png

Arduino Fio

Arduino Fio.jpg

Características:

   Microcontrolador: ATmega328P
   Voltaje de funcionamiento: 3.3 V
   Pines I/O digitales: 14 (de los cuales 6 proveen salida PWM)
   Pines de entradas análogas: 8
   Corriente DC por cada pin I/O: 40 mA
   Memoria Flash: 32 KB de los cuales 2 KB son utilizados por el bootloader
   SRAM: 2 KB
   EEPROM: 1 KB
   Velocidad de reloj: 8 MHz

​

Pinout Arduino Fio.png

LilyPad Arduino USB

LilyPad Arduino USB.jpg

Características:

   Microcontrolador: ATmega32u4
   Voltaje de funcionamiento: 3.3 V
   Pines I/O digitales: 9
   Canales PWM: 4
   Pines de entradas análogas: 4
   Corriente DC por cada pin I/O: 40 mA
   Memoria Flash: 32 KB de los cuales 4 KB son utilizados por el bootloader
   SRAM: 2.5 KB
   EEPROM: 1 KB
   Velocidad de reloj: 8 MHz

LilyPad Arduino simple

LilyPad Arduino Simple.jpg

Características:

   Microcontrolador: ATmega328
   Voltaje de funcionamiento: 2.7-5.5 V
   Pines I/O digitales: 9 (de los cuales 5 proveen salida PWM)
   Pines de entradas análogas: 4
   Corriente DC por cada pin I/O: 40 mA
   Memoria Flash: 32 KB de los cuales 2 KB son utilizados por el bootloader
   SRAM: 2 KB
   EEPROM: 1 KB
   Velocidad de reloj: 8 MHz

​

LilyPad Arduino simple Snap

LilyPad Arduino Simple Snap.jpg

Características:

   Microcontrolador: ATmega328
   Voltaje de funcionamiento: 2.7-5.5 V
   Pines I/O digitales: 9 (de los cuales 5 proveen salida PWM)
   Pines de entradas análogas: 4
   Corriente DC por cada pin I/O: 40 mA
   Memoria Flash: 32 KB de los cuales 2 KB son utilizados por el bootloader
   SRAM: 2 KB
   EEPROM: 1 KB
   Velocidad de reloj: 8 MHz

LilyPad Arduino

LilyPad Arduino.jpg

Características:

   Microcontrolador: ATmega168V
   Voltaje de funcionamiento: 2.7-5.5 V
   Pines I/O digitales: 14 (de los cuales 6 proveen salida PWM)
   Pines de entradas análogas: 6
   Corriente DC por cada pin I/O: 40 mA
   Memoria Flash: 16 KB de los cuales 2 KB son utilizados por el bootloader
   SRAM: 1 KB
   EEPROM: 512 bytes
   Velocidad de reloj: 8 MHz


Modulos y Shields
